QBJ-3800XL电涡流传感器寿命更长，更稳定，输出更可靠。避免外界灰尘、油污的侵蚀。电涡流传感器是一种非接触式的线性化测量工具，主要用来测量探头与被测物体之间的静态和动态距离。被测物体一般为铁氧体，探头的交变电磁场被铁氧体所吸收，传感器的电子电路感应处理该变化量，由此得到被测物体的位移值。该传感器可测量如下参量：径向振动；径向位移测量，以及键相位和转速测量。

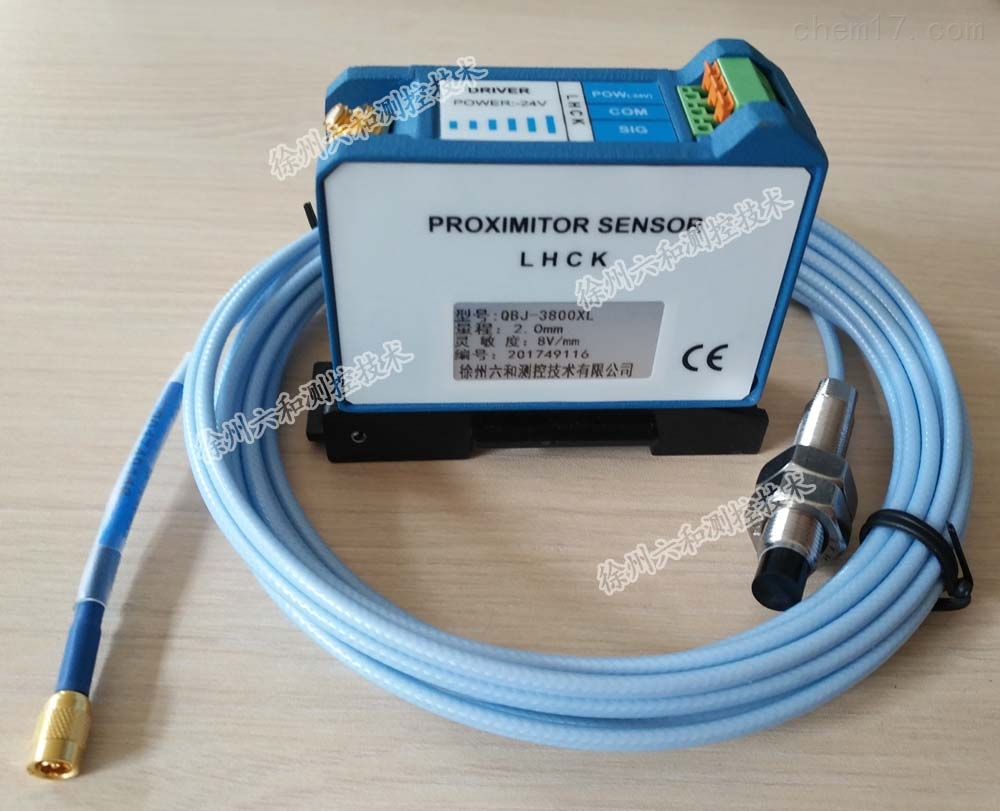

QBJ-3800XL电涡流传感器

1、机械特性：

   探头材料：聚苯撑硫(PPS)

• 探头壳体材料：AISI304不锈钢(SST)
• 探头电缆规格：

标准电缆：75Ω三维轴向FEP绝缘探头电缆，具有以下探头总长度选择：

0.5、1、1.5、2、5或9米。

高温电缆：75Ω三维轴向PFA 绝缘探头电缆，具有以下探头总长度选择：

0.5、1、1.5、2、5或9米。

• 前置器材料：A308铝/ABS
• 铠装材料：弹性AISI302或304SST不锈钢

2、电气指标：

• 供电：电压：-23到-30VDC

电流：< 14mA

3、物理指标：

• 前置器：长75宽55高71mm

• 前置器安装方式：35mm导轨安装

4、环境指标：

• 前置器温度：工作温度：-40℃到+80℃

储存温度：-50℃到+100℃

• 探头温度： 工作/存储温度：-40℃到+177℃
• 延长电缆工作/存储温度：

标准电缆：-40℃到+125℃

高温电缆：-40℃到+220℃

       湿度： 100%非冷凝

QBJ-3800XL电涡流传感器功能说明及系统参数

主要功能：

汽轮机、磨煤机、风机、减速机、水泵、离心机、平衡机、空压机等旋转类机械的轴向位置的监视和保护。

功能说明：

• 轴向位移监视仪采用*进的 ARM 高性能嵌入式处理器，高通用性的硬件设计和丰富的软件编程功能，使传感器与仪表测量的线性、频响、温漂和抗干扰能力得到zui大地改善，加上所有参数都是数字设定，使得系统测量精度更高，保护动作更可靠。
• 实现智能处理：报警Ⅰ值、Ⅱ值可通过面板按键任意设置
• 可通过按键调整量程，通道零位电压，无需电位器调整，方便现场调试
• 断线检测保护：断线封锁报警、停机继电器输出，NOK灯亮
• 具备上、掉电检测功能，同时切断报警、停机输出回路
• 可以查看间隙电压值
• 当参数设置或查看间隙电压时，1分钟不进行键盘操作，自动回到测量状态
• 报警保持，当装置发生报警，将保持报警状态，在报警条件消失后，使用复位键解除报警状态（若报警状态依然存在则不能消除）
• 设置数据和历史参数在停电后能长期保存。

电气指标：

• 显    示：4位0.8英寸LED数码管显示
• 量    程：
•            轴向位移：4mm（无特殊要求按±1.5mm生产）
•            胀    差：10mm （无特殊要求按-3～+5mm生产）
• 准 确 度：±1%（满量程）
• 电流输出：4～20mA
• 报警、停机：满量程内任意设定
• 开关量输出：DC 28V / 1A（常开触点）

物理指标：

• 整机尺寸：

外形尺寸：160×80×160mm

开孔尺寸：152×76mm

环境指标：

• 温   度：工作温度 -20℃到+60℃，存储温度-30℃到+70℃。
• 相对湿度 ≤90%周围无腐蚀性、无强磁场等场合。

?
