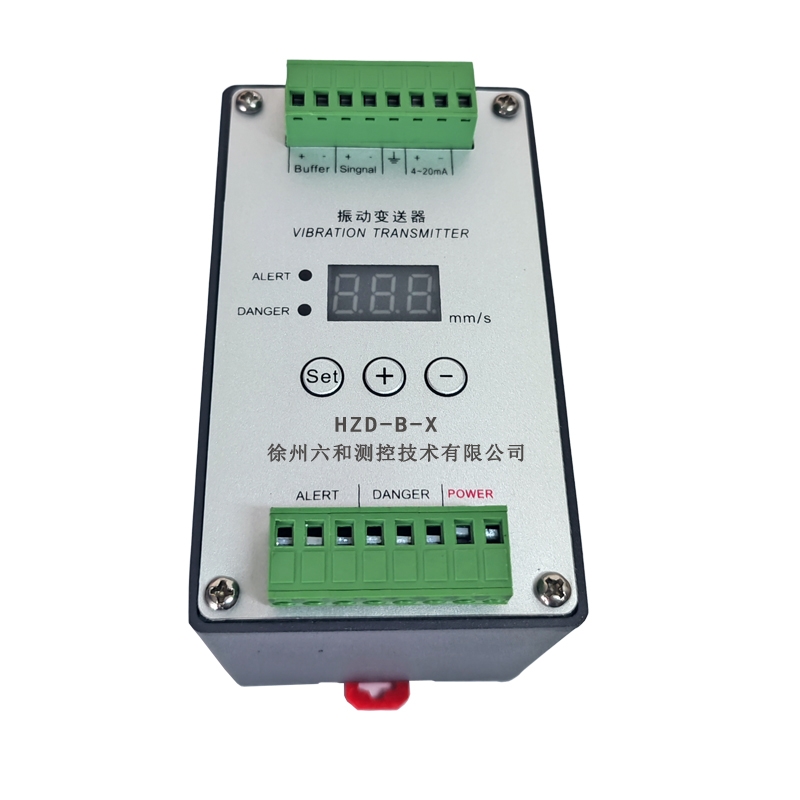

HZD-B-X振动变送器说明书

一、简介：

HZD-B-X振动变送器采用单片机为核心的智能振动变送器，增加了数码管显示功能，测量数据更直观，参数设置更方便，配套振动速度传感器使用，主要用于检测旋转机械的绝对振动，如机壳振动、轴瓦振动、机械振动等；监测由于转子不平衡、不对中、几件松动、滚动轴承损坏、齿轮箱损坏等引起的振动变化。适用于汽轮机、水轮机、风机、压缩机、制氧机、电机、泵、齿轮箱等大型旋转机械设备，尤其适合老机组改造。

二、主要应用领域：

汽轮机、电机、磨煤机、风机、减速机、水泵、离心机、平衡机、空压机等旋转类机械的轴瓦振动的监视和保护。

三、功能说明：

实现智能处理：报警值可通过面板按键任意设置

面板按键可调整量程值，无需电位器调整，方便现场调试

一分钟不按操作键，可自行回到运行状态

报警延时调整范围1~60秒，以防止现场干扰引起误报警

后面板上有与振动幅度值成正比的电流输出端子，可与计算机、DCS、PLC系统、无纸记录仪等设备连接

振动位移和振动烈度可自由切换

四、电气指标：

供电电源：24VDC,最大不超过36V（可根据需求定制220VAC或其他规格）。

传感器输入：磁电式速度传感器

测量范围：0～500μm pk-pk

0～50.0mm/s rms

测量精度：线性误差≤±1% （满度值）

显示方式：数码管显示

频    响：5.0－300Hz

LED 指示：正常（OK）、报警(Alert)、危险(Danger)

报警、危险设定：满量程内任意设定

电流输出：4～20mA；驱动500Ω的负载

报警接点容量：AC220V/3A，DC28V/3A

五、物理指标：

整机尺寸：

外形尺寸：70W×120L×75Hmm

安装方式：就地安装

重量：约650g

六、环境指标：

温   度：工作温度-25℃到+60℃，存储温度-30℃到+70℃

相对湿度 ≤90%,无强磁干扰
